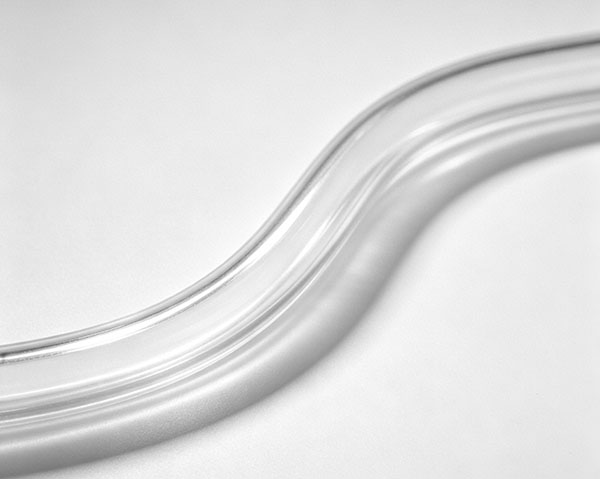

气动软管│气动软管接头规格型号英文表示

　　气动软管接头规格 通俗英文叫法(行业通用，一看就懂)

一、气管外径(最常用)

　　• 4mm ：4

　　• 6mm ：6

　　• 8mm ：8

　　• 10mm：10

　　• 12mm：12

二、螺纹英文代号

　　• 分内丝、外丝

　　• M：公制螺纹

　　• G：英制管螺纹(气动最常用)

　　• PT / R：锥管螺纹

　　• 1 分：1/8

　　• 2 分：1/4

　　• 3 分：3/8

　　• 4 分：1/2

三、常用接头英文名称

　　1. 直通快插：Straight fitting

　　2. 弯头快插：Elbow fitting

　　3. 三通快插：T-type fitting

　　4. 四通接头：Cross fitting

　　5. 内外丝接头：Male female thread connector

　　6. 变径接头：Reducing fitting

　　7. 快插堵头：Plug

　　8. 直角接头：90° elbow

四、日常型号完整写法(市场通用)

　　• 8mm 气管接 2 分外丝：PC8-02

　　• 8mm 气管接 4 分外丝：PC8-04

　　• 6mm 接 2 分内丝弯头：PL6-02

　　• 直通变径 8 转 6：PG8-6

　　气管数字代表外径后面数字代表几分螺纹PC 直通、PL 弯头、PE 三通，行业人人都这么叫
