不锈钢双卡套接头是无需焊接、金属硬密封、可反复拆装的高压仪表管路连接件，核心是前卡套密封 + 后卡套抗振，主打316/304 不锈钢，耐压高、抗振强、泄漏率极低。

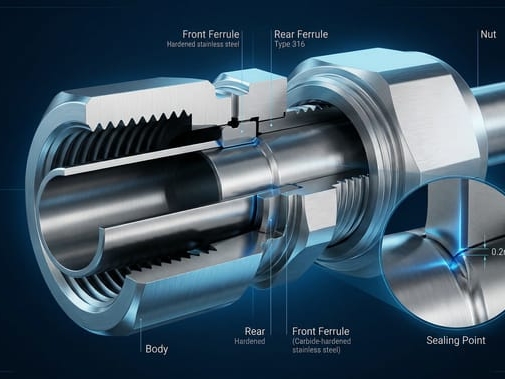

一、结构组成(四件套)
接头体：带内锥面，提供密封基准与支撑
前卡套（切割环）：内刃咬入管壁，与锥面形成主密封
后卡套（夹紧环）：抱紧管材，抗振防松、抗拉拔
螺母：提供轴向锁紧力，驱动双卡套动作
二、密封原理(金属 - 金属硬密封)
钢管插到底，螺母预紧;
螺母旋紧(通常1¼ 圈)，后卡套推前卡套;
前卡套被锥面挤压，内刃咬入管壁形成环形密封线;
后卡套同步抱紧，形成第二道机械锁，隔离振动应力;
全程无橡胶件，耐高温、耐高压、抗老化。
三、核心参数(常用)
材质：316L(首选，耐腐蚀)/304 不锈钢
规格：公制2–50mm、英制1/16"–2"
耐压：标准25–40MPa，最高可达103MPa
耐温：-254℃～+427℃(无橡胶件限制)
泄漏率：≤1×10⁻⁶mL/s，适合真空 / 高纯气体
执行标准：ISO 8434-1、GB/T 3765
四、优点(对比螺纹 / 扩口 / 单卡套)
✅ 免焊：无明火，防爆防火，适合高危环境
✅ 高密封：金属硬密封，长期不漏，寿命长
✅ 抗振强：后卡套缓冲振动，防松能力远超单卡套
✅ 可重装：反复拆装 **50 次 +** 不失效，维护方便
✅ 适配广：油 / 气 / 水 / 化学介质，真空至高压
五、常见类型
直通：两端卡套，直线连接
弯通（90°/45°）：改变管路方向
三通：管路分流 / 合流
变径：不同管径转换
卡套 - 螺纹：卡套转 NPT/BSPT 螺纹
卡套 - 焊接：卡套转对焊管
六、安装要点(关键防漏)
钢管切口垂直、去毛刺、无椭圆;
管材插到底，不能留间隙;
预紧后，扳手旋紧1¼ 圈(手感明显变重);
禁止过度拧紧(会挤裂管材)或拧不够(泄漏);
管材选无缝钢管，硬度匹配(软管易变形，硬管咬不住)。
七、应用场景
石油化工、仪表气源、电厂、半导体、氢能、LNG、航空航天、液压高压系统等高压 / 振动 / 高纯 / 防爆工况。
八、选型建议
介质腐蚀强 → 选316L
高压 / 振动 → 优先双卡套，不选单卡套
真空 / 高纯气体 → 高洁净316L，低泄漏等级
预算有限 → 304，非腐蚀工况可用
